Хирургические шаблоны: ошибки позиционирования втулок и как их предотвратить

Вступление: Почему точность позиционирования втулок критична?

Представьте: пациент приходит на имплантацию с надеждой на идеальный результат. Хирург-имплантолог тщательно планирует операцию, использует современные технологии, но в итоге имплант установлен чуть не туда. Почему? Из-за ошибки позиционирования втулок в хирургическом шаблоне.

Эта проблема — не редкость. За годы работы в нашей зуботехнической лаборатории, где мы создаем хирургические шаблоны уже более 20 лет, мы сталкивались с множеством случаев, когда неправильное расположение втулок приводило к смещению имплантов, пересмотру плана лечения или даже повторной операции.

В этой статье я, как специалист по условно-съемному протезированию, расскажу, какие ошибки могут возникнуть при работе с хирургическими шаблонами для имплантации, как их избежать, и почему выбор лаборатории играет ключевую роль в успехе имплантации.

Что такое хирургический шаблон и роль втулок?

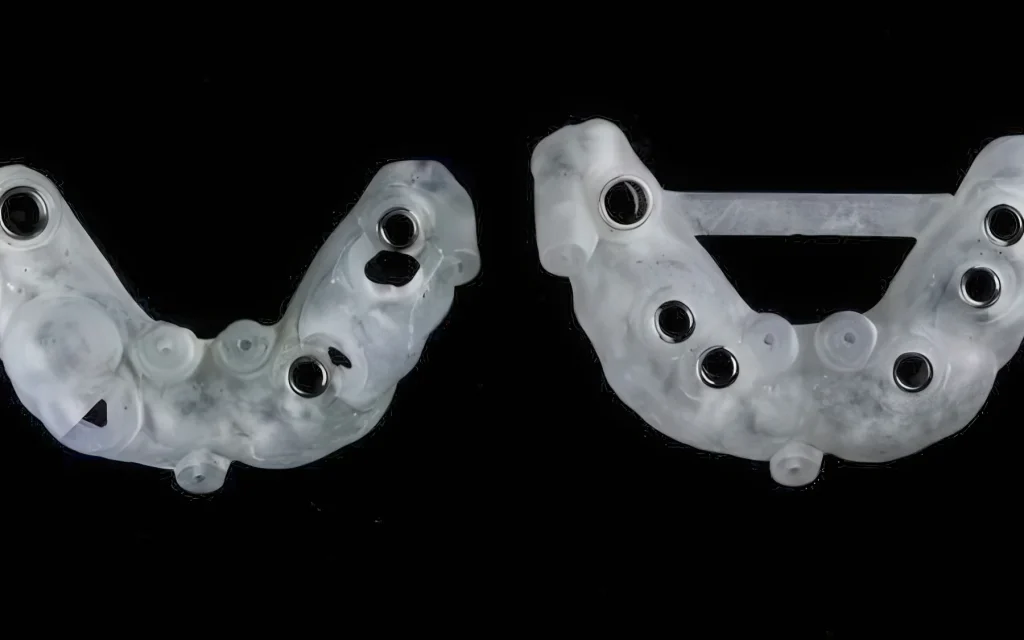

Хирургический шаблон — это индивидуальная конструкция, которая служит «навигатором» для установки имплантатов. Он позволяет врачу точно определить место, угол и глубину установки импланта.

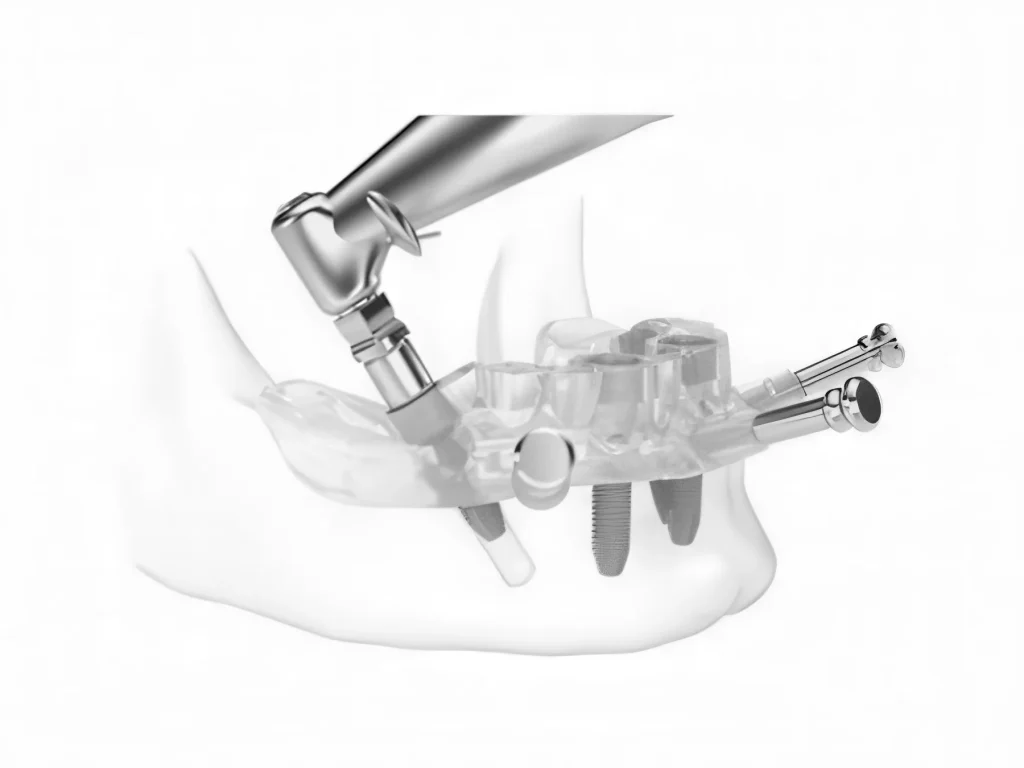

Втулки — это элементы шаблона, через которые проходит сверло при подготовке ложа для импланта. Их расположение критично: смещение всего на 1 мм может привести к:

• Повреждению соседних зубов или нервов;
• Нарушению эстетики будущего протеза;
• Усложнению остеоинтеграции импланта;
• Необходимости повторной операции.

«Точность позиционирования имплантатов начинается с правильного изготовления шаблона. Даже малейшая ошибка на этапе проектирования может обернуться серьезными последствиями» , — говорит Жиленко Евгений Александрович, хирург-имплантолог с 21-летним стажем .

Типы ошибок позиционирования втулок

1. Нарушение оси втулки

Самая частая ошибка — отклонение оси втулки от заданного угла. Это может произойти из-за неточной моделировки или смещения втулки при фиксации в шаблоне.

Последствия:

• Имплант установлен под неправильным углом;
• Затруднение при установке протеза;
• Повышенная нагрузка на кость.

2. Смещение втулки относительно анатомических структур

Например, втулка находится слишком близко к нерву или гайморовой пазухе.

Последствия:

• Риск повреждения нерва или слизистой оболочки;
• Воспалительные процессы;
• Долгий период восстановления.

3. Неправильный выбор размера втулки

Втулка может быть слишком большой или маленькой для конкретного типа импланта.

Последствия:

• Нестабильность импланта;
• Повреждение стенок ложа;
• Увеличение времени операции.

4. Ошибки при сканировании и цифровом моделировании

Неточности в 3D-сканировании или программном обеспечении могут привести к искажению данных.

Последствия:

• Несоответствие шаблона реальному анатомическому положению;
• Повторное планирование;
• Дополнительные расходы.

Зачем важно правильно выбирать втулки для шаблонов?

При проектировании хирургического шаблона важно учитывать не только анатомию, но и точные параметры втулок для шаблонов. Неправильно подобранная втулка может нарушить точность позиционирования втулок и привести к серьезным последствиям. Особенно важно это при работе с шаблонами для имплантатов в узких зонах или при множественной имплантации.

Как предотвратить ошибки позиционирования втулок

1. Использование современных технологий

Цифровое планирование (CAD/CAM)

Современные системы позволяют создать виртуальный план имплантации, учитывая анатомию пациента. Это снижает риск ошибок на этапе проектирования.

«Цифровое моделирование дает нам возможность проверить каждый параметр до начала производства. Мы можем смоделировать разные сценарии и выбрать оптимальный» , — говорит Аброков Ислам Асланович, специалист цифрового моделирования .

3D-печать шаблонов

Технология 3D-печати обеспечивает высокую точность изготовления шаблонов. Втулки фиксируются в строго заданных координатах, исключая человеческий фактор.

2. Качественный контроль на каждом этапе

Проверка шаблона перед отправкой

Мы проводим двойной контроль: сначала техник, затем врач-ортопед проверяет соответствие шаблона анатомическим данным пациента.

Тестовая установка втулок на диагностической модели

Перед финальной сборкой втулки для шаблонов устанавливаются на гипсовую модель, чтобы убедиться в их правильном расположении.

3. Обучение персонала и использование стандартов

Сертификация специалистов

Наши техники регулярно проходят обучение, осваивают новые методики и следят за изменениями в технологиях.

Работа по протоколам Nobel Biocare и Straumann

Стандартизированные протоколы минимизируют риск ошибок и обеспечивают совместимость с различными системами имплантов.

4. Учет анатомических особенностей пациента

Анализ КТ-снимков

Перед изготовлением шаблона мы изучаем трехмерное изображение челюсти, чтобы определить толщину кости, расположение нервов и пазух.

Учет движения тканей

При планировании учитывается, что мягкие ткани могут сместиться во время операции. Мы вносим корректировки, чтобы компенсировать это.

Как технологии влияют на точность хирургических шаблонов: традиционные vs цифровые методы

Одним из ключевых факторов, определяющих точность позиционирования втулок, является технология изготовления шаблона. Ранее в стоматологии использовались исключительно традиционные методы, такие как ручная моделировка и отливка гипсовых моделей. Однако современные технологии, такие как 3D-печать и цифровое планирование (CAD/CAM), значительно повысили точность и надежность процесса.

Традиционные методы

• Плюсы :
  — Низкая стоимость оборудования;
  — Возможность работы без сложного ПО.
• Минусы :
  — Человеческий фактор (ошибки при моделировке);
  — Ограниченная точность (погрешность до 0,5 мм);
  — Долгий срок изготовления.

Цифровые технологии

• Плюсы :
  — Точность до 0,1 мм;
  — Возможность виртуального тестирования шаблона на КТ-данных;
  — Быстрое изготовление (до 1 дня).
• Минусы :
  — Высокая стоимость оборудования;
  — Требует квалифицированного персонала.

«Цифровые хирургические шаблоны позволяют избежать 90% ошибок, связанных с позиционированием втулок. Это особенно важно при сложных анатомических случаях» , — отмечает Самбуев Баир Сергеевич, стоматолог-ортопед с 14-летним стажем .

Когда использовать хирургические шаблоны обязательно?

Использование хирургических шаблонов особенно важно при сложной анатомии, ограниченном объеме кости и в эстетически значимых зонах. В таких случаях цифровые хирургические шаблоны помогают добиться предсказуемого результата, свести к минимуму ошибки и обеспечить максимально точное позиционирование импланта. Кроме того, они позволяют врачу заранее просчитать траекторию сверления и подобрать идеальные втулки для шаблонов.

Почему цифровые хирургические шаблоны эффективнее

Цифровые хирургические шаблоны создаются с учетом 3D-данных пациента, что исключает искажения и обеспечивает идеальную посадку втулок. Благодаря точному позиционированию втулок и автоматизированному производству, достигается максимальная точность установки имплантатов. Эти шаблоны особенно незаменимы при работе в сложных анатомических зонах, где погрешность даже в доли миллиметра может повлиять на результат лечения.

Исследования и статистика: как часто возникают ошибки?

Согласно исследованиям, проведенным в ведущих стоматологических центрах мира, частота ошибок позиционирования втулок варьируется в зависимости от метода изготовления шаблона:

Эти данные подтверждают, что внедрение цифровых технологий снижает риск ошибок в 3–5 раз. Кроме того, пациенты, которым устанавливались импланты с использованием цифровых шаблонов, сообщали о более высоком уровне удовлетворенности результатом (92% против 76%).

Важность взаимодействия между врачом и лабораторией

Точность шаблона зависит не только от технологий, но и от качества коммуникации между хирургом-имплантологом и зуботехнической лабораторией. Вот основные этапы, где важно взаимодействие:

1. Передача данных
   — КТ-снимки должны быть выполнены в высоком разрешении (не ниже 0,2 мм/срез);
   — Врач указывает параметры имплантов (тип, длина, диаметр).
2. Обсуждение плана имплантации
   — Совместный анализ анатомических особенностей (толщина кости, расположение нервов);
   — Учет эстетических ожиданий пациента.
3. Финальная проверка
   — Врач получает 3D-модель шаблона для утверждения до начала печати;
   — Возможность корректировки втулок на этапе проектирования.

«Когда врач и лаборатория работают как единая команда, риск ошибок минимален. Мы всегда проводим финальную проверку с участием клиники» , — говорит Аброков Ислам Асланович, специалист цифрового моделирования .

Стоимость и качество: как найти баланс?

Пациенты часто сталкиваются с выбором: сэкономить на шаблоне или заплатить больше за высокую точность. Вот как это влияет на результат:

При выборе бюджетного варианта экономия может обернуться дополнительными расходами: повторной операцией, коррекцией шаблона или даже заменой импланта. Поэтому мы рекомендуем инвестировать в качественный шаблон, особенно если речь идет о зонах с высокими эстетическими требованиями (например, фронтальный отдел).

Когда стоит выбрать премиальный уровень шаблона

Премиальные шаблоны для имплантатов особенно рекомендуются при установке в зонах с высокой функциональной нагрузкой или в эстетически значимых участках. В таких случаях точность позиционирования втулок критична, и даже небольшие отклонения могут повлиять на прикус, эстетику и срок службы конструкции. Инвестиции в премиум-решение позволяют избежать повторных вмешательств и гарантируют долгосрочную стабильность.

Как мы тестируем шаблоны перед отправкой

В нашей лаборатории каждый хирургический шаблон проходит строгий контроль качества. Вот основные этапы проверки:

1. Проверка совпадения с КТ-данными
   — Сравнение цифровой модели с реальным сканированием пациента.
2. Тестирование втулок на диагностической модели
   — Установка втулок на гипсовую модель для проверки их положения.
3. Испытание на физическую прочность
   — Шаблон должен выдерживать нагрузку при сверлении без деформации.
4. Упаковка и доставка
   — Шаблон стерилизуется и упаковывается в защитный контейнер.

Если вы хотите узнать больше о процессе изготовления шаблонов, ознакомьтесь с нашим прайсом

Обучение и сертификация: как мы поддерживаем высокий уровень подготовки

Ошибки позиционирования втулок часто возникают из-за недостаточной квалификации техников. В нашей лаборатории все специалисты проходят регулярное обучение и получают сертификаты по следующим направлениям:

• Работа с CAD/CAM-системами (Nobel Biocare, Straumann);
• 3D-печати (использование принтеров Formlabs, EnvisionTEC);
• Стандартам ISO 13485 (контроль качества медицинских изделий).

Кроме того, мы сотрудничаем с ведущими университетами, чтобы внедрять последние научные разработки в практику.

Реальные кейсы из практики

Истории из практики

Частые ошибки пациентов

1. Выбор клиники по цене, а не по качеству

Пациенты часто экономят на имплантации, выбирая предложения с низкой стоимостью. Однако это может привести к ошибкам в шаблоне и дополнительным расходам.

2. Отказ от КТ-исследования

Без трехмерного сканирования невозможно точно спланировать операцию. Некоторые пациенты пренебрегают этим этапом, рискуя здоровьем.

3. Несоблюдение рекомендаций врача после операции

После имплантации важно соблюдать режим, чтобы избежать смещения импланта. Нарушение указаний может привести к осложнениям.

Мифы и заблуждения

Плюсы и минусы методов предотвращения ошибок

Цены на хирургические шаблоны (по состоянию на май 2025 года)

Согласно прайс-листу нашей лаборатории, стоимость хирургического шаблона составляет 5 000 рублей . Эта цена включает:

• Сканирование модели;
• Цифровое моделирование;
• 3D-печать;
• Установку втулок;
• Двойной контроль качества.

Полный прайс

Отзывы пациентов

Что нужно помнить про хирургические шаблоны

Почему выбирают нашу лабораторию?

Индивидуальный подход

Каждый шаблон изготавливается с учетом анатомии пациента. Мы не используем шаблонные решения.

Цифровые технологии

Работаем с системами Nobel Biocare, Straumann и другими, чтобы обеспечить максимальную точность.

Гарантия и ответственность

Если шаблон не соответствует требованиям, мы бесплатно вносим изменения.

Быстрая доставка

Срок изготовления — 5 дней. Для срочных случаев возможна срочная обработка с доплатой 30%.

Заключение: Точность начинается с деталей

Ошибка позиционирования втулок в хирургическом шаблоне — не просто техническая проблема, а риск для здоровья пациента. Чтобы избежать этого, важно работать с профессионалами, которые ценят качество и используют современные технологии.

Если вы хотите, чтобы установка имплантов с использованием хирургического шаблона прошла без осложнений, доверьтесь команде, которая делает это уже более 20 лет. Мы гарантируем точность, безопасность и долговременный результат.

Запишитесь на консультацию прямо сейчас — и ваша улыбка будет радовать вас годами.
